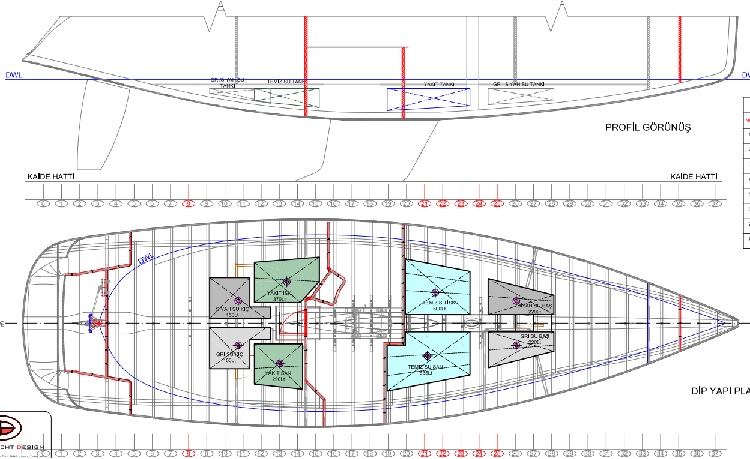

Melody II Tank Yerleşim Planı |
-- Baş tarafta mutfak, wc, duş olduğundan Gri Su Tankı, (220 Litre)
-- Baş tarafta wc olduğundan dolayı Siyah Su Tankı, (220 Litre)
-- Orta kısımda mutfağın altına gelen yerde Temiz Su Tankları, (500 ve 635 = 1135 Litre)
-- Mutfakta, alt dolabın iyi ulaşılamayan dirsek yaptığı yerde İçme Suyu Tankı, (85 litre)
-- Makine dairesinin hemen arkasında Yakıt Tankları, (370 + 290 = 660 Litre)
-- Kıç tarafta banyo ve çamaşır makinesi olduğu için Gri Su Tankı, (150 Litre)
-- Kıç tarafta wc olduğu için Siyah Su Tankı (150 Litre)
Tanklar tekne içinde konumlanırken mümkün olduğunca merkezde yeralması, ağırlık merkezini en alt düzeyde tutması ve yatay şekilde yapılması kriterleri göz önüne alındı.
Diğer önemli bir konu, temiz su ve yakıt tankları iki parça halinde omurganın iki tarafına simetrik olarak yerleştirip aralarında vanalı bypass borularıyla bağlandı, bunun nedeni bir tarafın önce biterek (veya dolarak) teknenin iskele ya da sancak tarafına yatmasının önüne geçilecekti.
Aynı bypass bağlantıları gri ve pis su tankları arasında da var, zaman zaman aradaki vanayı açarak iki tankının hacminin aynı anda kullanılması gerekebiliyor.
Sancaktaki tankların havalık borularının ağızları iskeleden, iskeledeki tankların havalık boruları da sancaktan verildi ve uçlarına olabilecek en üst noktada sifon ve koku filtresi kondu.
Melody II Tank yerleşim planı - yakından |
Tank montajı yapılırken - kıç taraftaki mazot ve pis su tankları |
Temiz Su Tankları |
İskele tarafı temiz su tankı |
Temiz su tankı metal etiketi |
Gri su tankı - yanda görülen: otopilotun elektrik motoru |
